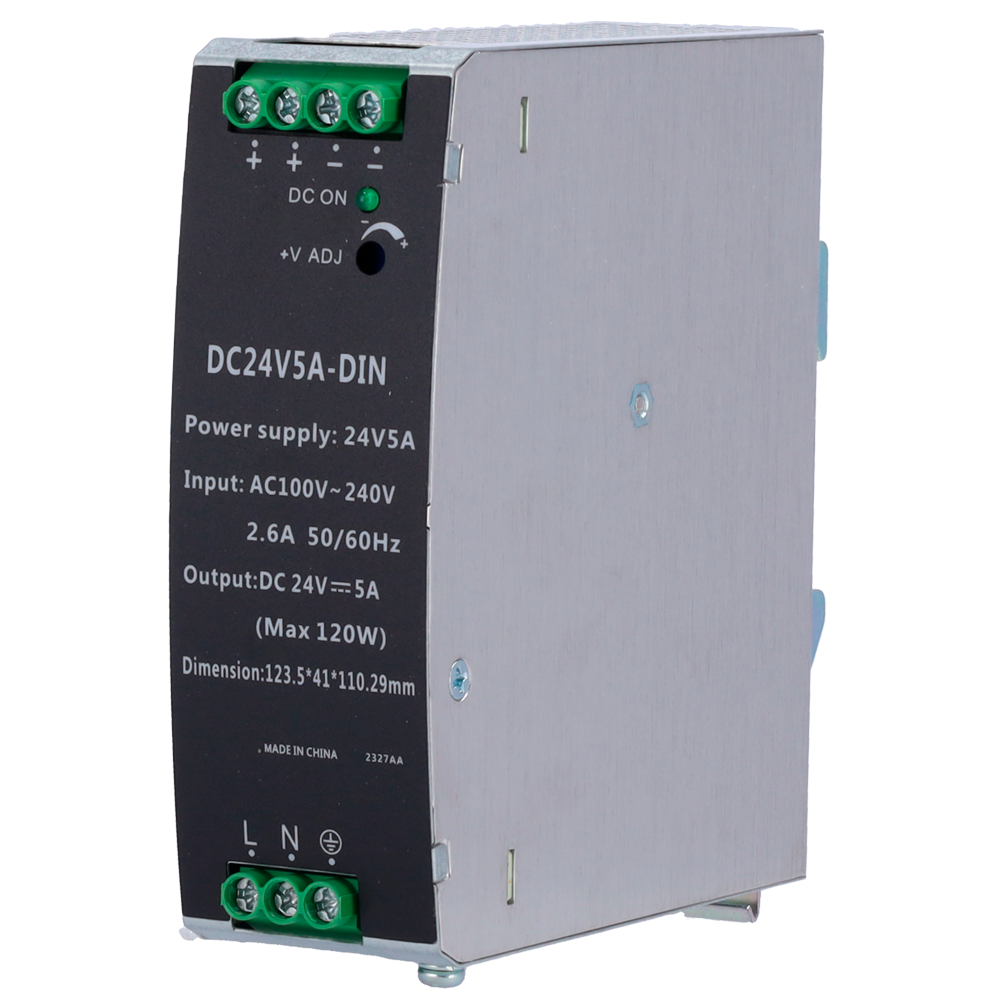

Tipo de componente | Fonte de alimentação industrial |
Formato de montagem | Calha DIN |
Número de saídas | 1 |
Potência nominal de saída | 120 W |
Potência máxima de pico | 180 W (Sustentável durante 10 segundos a 220 VAC) |
Tensão de saída contínua | DC 24 V |
Intervalo de tensão ajustável | 22.5 V a 28 V DC |
Configuração de fábrica da tensão | 24.00 V a 24.2 V DC (Vin: 220 VAC / Carga: 0 A) |
Corrente nominal de saída | 5 A |
Corrente de pico máxima | 7.5 A (Sustentável por 10 segundos a 220 VAC) |
Ondulação e ruído (máx.) | ≤ 100 mVp-p (Largura de banda 20 MHz) |
Regulação da linha / Carga | ±0.5% | ±1% (@ 90-264 VAC entrada) |
Intervalo de entrada AC | 90 V AC a 264 V AC (Nominal: 100-240 V AC) |
Frequência de entrada | 47 Hz a 63 Hz (Frequência nominal: 50/60 Hz) |
Eficiência Energética | > 90.0% @ 115 VAC | > 91.0% @ 230 VAC |
Corrente de entrada | < 2.20 A @ 115 VAC | < 1.10 A @ 230 VAC |
Corrente de arranque (Inrush) | < 35 A @ 115 VAC e 230 VAC |
Fator de potência (FP) | > 0.99 @ 115 VAC | > 0.93 @ 230 VAC |
Proteção contra sobrecarga | 144 W a 180 W (Tipo: Modo Swing (auto-recuperável) |
Proteção contra sobrecorrente | 6 A a 7.5 A (Tipo: Modo Swing (auto-recuperável) |
Proteção contra sobretensão | 30 V a 36 V (Tipo: Modo Swing (auto-recuperável) |
Proteção contra curto-circuito | Suporta curto-circuito direto prolongado com reinicialização automática |
Isolamento dielétrico | Entrada-Saída: 3 KVAC | Entrada-Chassis: 1.5 KVAC | Saída-Chassis: 0.5 KVDC |
Temperatura de funcionamento | -40 °C a 70 °C |
Humidade de funcionamento | 20 a 95% RH sem condensação |
Altitude máxima de operação | 2000 metros |
Dimensões físicas | 131 x 121 x 40 mm |
